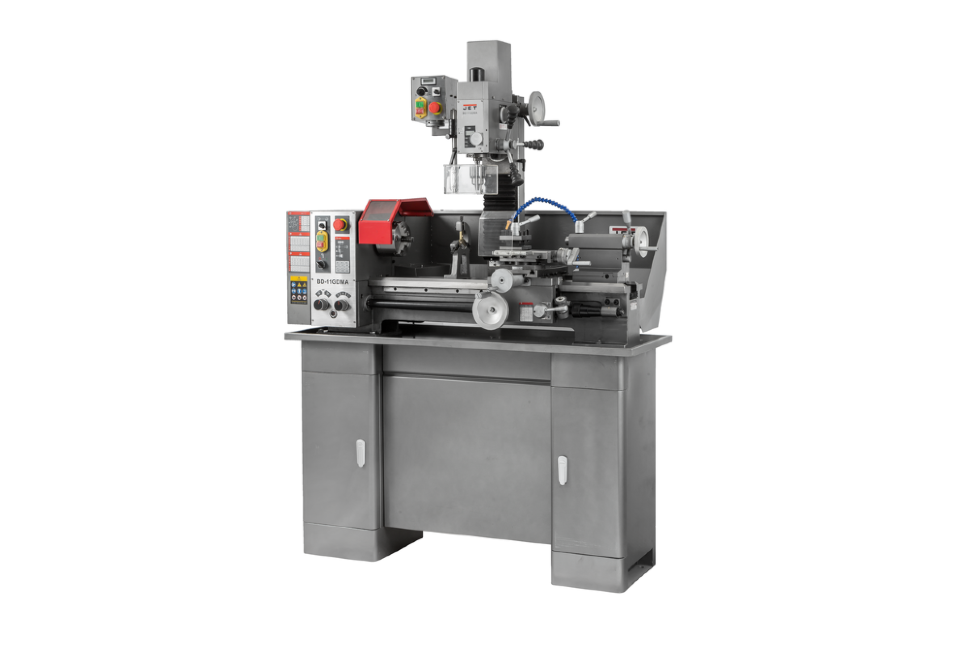

Универсальный токарный станок с фрезерной головой JET BD-11GDMA

Код товара: 50000915MCD
Этот товар временно недоступен для заказа
406 700
Оплачивай онлайн

Категории: Токарные станки по металлу

Обзор

ОСОБЕННОСТИ:

  • Подключение к сети 220 В
  • Чугунная станина закалена и отшлифована
  • Подача СОЖ и лампа местного освещения
  • Тумба в комплекте
  • Возможность установки тисков для фрезерных операций

Модель

BD-11GDMA

Артикул

50000915MCD

Напряжение, В

230

Диаметр обточки над станиной, мм

280

Диаметр обточки над поперечным суппортом, мм

170

Расстояние между центрами, мм

700

Частота вращения шпинделя, об/мин

150 - 2000

Количество скоростей шпинделя, шт

6

Конус шпинделя

МК-4

Диаметр проходного отверстия шпинделя, мм

26

Диапазон продольной подачи, мм/об

0,07 - 0,4

Количество продольных подач, шт

6

Диапазон поперечной подачи, мм/об

Количество поперечных подач, шт

Диапазон метрической резьбы, мм

0,2 - 3,5

Количество метрических резьб, шт

21

Дюймовая резьба, TPI

8 - 56

Количество дюймовых резьб, шт

21

Шаг ходового винта, мм

Tr 20x3

Макс. размер резца, мм

12 x 12

Ход поперечного суппорта, мм

145

Ход верхнего суппорта

60

Пиноль задней бабки

МК-2

Ход пиноли задней бабки, мм

80

Диаметр пиноли, мм

30

Диапазон неподвижного люнета, мм

0-25

Диапазон подвижного люнета, мм

0-25

Объем бака СОЖ, л

5

Расстояние между направляющими, мм

180

Мощность двигателя, кВт

1,1

Потребляемая мощность, кВт (S6 40%)

1,5

Тип двигателя

Асинхронный

Мощность насоса СОЖ, кВт

0,09

Габаритные размеры (ДхШхВ), мм

Масса, кг

Длина в упаковке, см

137

Ширина в упаковке, см

75

Высота в упаковке, см

101

Масса в упаковке, кг

250

Фрезерная голова

Напряжение, В

230

Максимальный диаметр сверления сталь, мм

20

Максимальный диаметр сверления чугун, мм

22

Максимальный диаметр торцевой фрезы, мм

55

Максимальный диаметр концевой фрезы, мм

20

Сверлильный патрон, мм

1-13

Частота вращения вертикального шпинделя, об/мин

50-2250

Количество скоростей вертикального шпинделя, шт

плавно

Ход пиноли шпинделя, мм

50

Диаметр пиноли, мм

Шомпол

М12

Конус вертикального шпинделя

МК-2

Диапазон поворота стойки (вправо/влево)

Диапазон поворота вертикальной головы (вправо/влево)

±45°

Расстояние от вертикального шпинделя до стола, мм

320

Расстояние от вертикального шпинделя до стойки, мм

185

Размер стола по оси X и Y, мм

150x270

Ход головы по оси Z, мм

270

Ширина Т-образного паза стола, мм

12

Растояние между пазапи стола, мм

Количество Т-образных пазов стола, шт

2

Тип двигателя

коллекторный

Мощность вертикального двигателя, кВт

0,6

КОМПЛЕКТАЦИЯ:

  • Невращающийся центр МК-4
  • Невращающийся центр МК-2
  • 3-x кулачковый патрон 125 мм с обратными кулачками
  • Сменные шестерни
  • Система подвода СОЖ
  • Лампа местного освещения
  • Масляный шприц
  • Ключ для 3-х кулачкового патрона
  • Набор инструмента для обслуживания станка
  • Руководство по эксплуатации

В описании товара «Универсальный токарный станок с фрезерной головой JET BD-11GDMA» могут быть неточности. Цвет, форма и технические характеристики товара «Универсальный токарный станок с фрезерной головой JET BD-11GDMA» могут быть изменены производителем без предварительного уведомления. Уточняйте информацию на официальных сайтах производителей.
