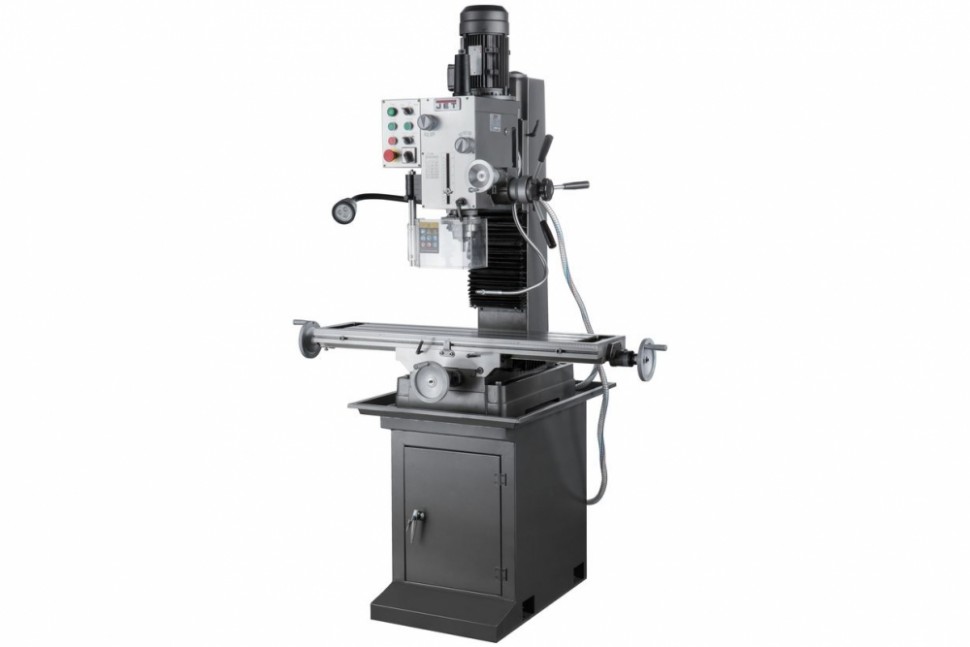

Фрезерно-сверлильный станок JET JMD-45L

Код товара: 50000856T
Напряжение, В 400 Максимальный диаметр сверления чугун, мм 45 Максимальный диаметр сверления сталь, мм 32 Максимальный диаметр торцевой фрезы, мм 80 Максимальный диаметр концевой фрезы, мм 32 Размер стола по оси X и Y, мм 800 x 240 Ход стола по оси X и Y, мм 560х190 Ширина Т-образного паза стола, мм 14/23 Диапазон наклона головы, град. ±90˚ Конус шпинделя ISO30 Расстояние от шпинделя до стола, мм 460 Ход пиноли шпинделя, мм 120 Мощность двигателя, кВт 1,1/1,5 Частота вращения шпинделя, об/мин I – 75,180,280,600,1000,1600 II -150,360,560,1200,2000,3200 Длина, мм 1090 Ширина, мм 785 Высота, мм 1120 Масса, кг 350 Длина в упаковке, см 85 Ширина в упаковке, см 76 Высота в упаковке, см 115 Масса в упаковке, кг 380
Этот товар временно недоступен для заказа
307 100
Оплачивай онлайн

Категории: Фрезерно-сверлильные станки

Обзор

ОСОБЕННОСТИ:

  • Тяжелое основание и мощная вертикальная стойка из серого чугуна
  • Направляющие рабочего стола типа Ласточкин хвост
  • Мощный асинхронный двигатель 1,5 кВт
  • Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
  • Конус шпинделя ISO30
  • Ограничитель глубины сверления
  • Микро подача по оси Z
  • Наклон фрезерной головы влево, вправо ±90°
  • Центральная панель управления
  • Режим нарезания резьбы, с автоматическим включением реверса
  • Системы подач СОЖ в зону резания
  • Лампа местного освещения

Фрезерно-сверлильный станок JMD-45L представляет собой универсальный тип станочного оборудования, выпускаемого компанией JET. Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезания резьбы, выполнения других технологических операций. Оборудование разработано для индивидуального использования, пригодно для производственного цикла. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки. Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции.

Для расширения задач по обработки заготовок, фрезерная головка станка имеет возможность поворота влево/право на 900, облегчая технологические манипуляции в процессе обработки. Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность.

Фрезерно-сверлильный станок этой модели имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок. Станок оснащен шпинделем с конусом ISO30 с зажимной тягой М12. Ход пиноли шпинделя составляет 120 мм. Станок обеспечивает нормальную работу с режущими инструментами, максимальный диаметр которых составляет при сверлении стали до 32 мм и чугуна до диаметра 45мм, при фрезеровании концевой фрезой до 32мм и торцевой фрезой до 80 мм. Оборудование позволяет осуществлять вращение шпинделя в обоих направлениях, вправо и влево. Наличие микрометрической подачи, позволяет установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя составляет 120 мм.

Модель оборудована мощным асинхронным электродвигателем - 1,1/1,5 кВт, обеспечивающий частоту вращения шпинделя в 2-х диапазонах 75-1600 об/мин и 150-3200 об/мин. Станок оборудован коробкой скоростей для выбора необходимой частоты вращения, по 6 скоростей в каждом из двух диапазонов. Функция включения реверса шпинделя позволяет осуществлять нарезание резьбы.

Модель JMD-45L оснащена рабочим столом размером 800 x 240мм, который перемещается по направляющим типа ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 560мм и 190 мм соответственно. На столе имеется три Т-образных паза шириной 14 мм для закрепления деталей прихватами или установки тисков и других приспособлений. Общий вес станка составляет 350кг/


ХАРАКТЕРИСТИКИ

Напряжение, В 400
Максимальный диаметр сверления чугун, мм 45
Максимальный диаметр сверления сталь, мм 32
Максимальный диаметр торцевой фрезы, мм 80
Максимальный диаметр концевой фрезы, мм 32
Размер стола по оси X и Y, мм 800 x 240
Ход стола по оси X и Y, мм 560х190
Ширина Т-образного паза стола, мм 14/23
Диапазон наклона головы, град. ±90˚
Конус шпинделя ISO30
Расстояние от шпинделя до стола, мм 460
Ход пиноли шпинделя, мм 120
Мощность двигателя, кВт 1,1/1,5
Частота вращения шпинделя, об/мин I – 75,180,280,600,1000,1600 II -150,360,560,1200,2000,3200
Длина, мм 1090
Ширина, мм 785
Высота, мм 1120
Масса, кг 350
Длина в упаковке, см 85
Ширина в упаковке, см 76
Высота в упаковке, см 115
Масса в упаковке, кг 380


КОМПЛЕКТАЦИЯ

  • Шомпол М12 – 1 шт.
  • Оправка ISO30/MT3 – 1 шт.
  • Дорн ISO30/В16 – 1 шт.
  • Сверлильный патрон 1-13 мм/В16
  • Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
  • Набор шестигранных ключей
  • Клин-выколотка – 2 шт.
  • Рожковый ключ 22-19 – 1 шт.
  • Масленка
  • Инструкция по эксплуатации
В описании товара «Фрезерно-сверлильный станок JET JMD-45L» могут быть неточности. Цвет, форма и технические характеристики товара «Фрезерно-сверлильный станок JET JMD-45L» могут быть изменены производителем без предварительного уведомления. Уточняйте информацию на официальных сайтах производителей.
